تجهیزات چاه ارت – لوازم چاه ارت

فهرست مطالب

لیست تجهیزات چاه ارت

لیست اقلام چاه ارت – لوازم مورد نیاز چاه ارت – تجهیزات چاه ارت و لیست اقلام سیستم ارتینگ –اجناس چاه ارت

تجهیزات ارت – صفحه مسی

تجهیزات صاعقه گیر
صفحه مسی از لوازم چاه ارت عمقی میباشد که وظیفه انتقال جریان الکتریکی از دستگاه ها به زمین را دارد. درواقع صفحه مسی به کمک سیم مسی که به آن توسط جوش های مخصوص (کدولد ، آرگون ) متصل شده جریان را از دستگاه ها به زمین منتقل میکند.
نام محصولخلوصابعاد
صفحه تمام مس۹۹/۹درصد۳*۶۶*۶۶صفحه مسی باهنر
صفحه تمام مس۹۹/۹درصد۵*۶۶*۶۶صفحه مسی باهنر
صفحه تمام مس۹۹/۹درصد۳*۵۰*۵۰صفحه مسی باهنر
صفحه تمام مس۹۹/۹درصد۵*۵۰*۵۰صفحه مسی باهنر

تجهیزات ارت -میله راد-میله ارت

میله-راد

میله راد کاپرباند برای سیستم اجرای چاه ارت ایده آل به شمار می آیند چرا که یک سیستم ارتینگ با میله های ارت اقتصادی تر و موثرتر می باشد.



نام محصولنمرهطول
میله ارت کاپرباند (میله راد کاپرباند)  ۲۰۱/۵ متر
میله ارت کاپرباند (میله راد کاپرباند)۱۶۱/۵ متر
میله ارت تمام مس (میله راد مسی)۲۰۱/۵ متر
میله ارت تمام مس (میله راد مسی)۱۶۱/۵ متر
میله ارت تمام مس (میله راد مسی)۱۴۱/۵ متر

تجهیزات ارت -سیم مسی ارت-تسمه مسی

سیم-مسی بدون روکش

سیم مسی هوایی (سیم بدون روکش) در صنایع مصارف مختلفی دارد که یکی از آن موارد ارت میباشد. ضخامت سیم و تعداد رشته های سیم ارت هوایی تاثیر زیادی در انتقال جریان دارد.

نام محصولنمرهتعداد لایهجریان مجاز در هوای آزادجریان مجاز در خاک
سیم مسی ارت  ۱۶۷ لایه هوایی۸۱ آمپر۱۰۳ آمپر
سیم مسی ارت۲۵۷ لایه هوایی۱۱۰ آمپر۱۳۴ آمپر
سیم مسی ارت۳۵۷ لایه هوایی۱۳۴ آمپر۱۶۲ آمپر
سیم مسی ارت۵۰۷ لایه هوایی۱۶۲ آمپر۱۹۲ آمپر
سیم مسی ارت۵۰۱۹ لایه هوایی۱۶۲ آمپر۱۹۲ آمپر
سیم مسی ارت۷۰۱۹ لایه هوایی۲۰۵ آمپر۲۳۵ آمپر
سیم مسی ارت۹۵۱۹ لایه هوایی۲۵۳ آمپر۲۸۳ آمپر
سیم مسی ارت۱۲۰۱۹ لایه هوایی۲۹۴ آمپر۳۲۳ آمپر
سیم مسی ارت۱۵۰۳۷ لایه هوایی۳۳۴ آمپر۳۶۳ آمپر
سیم مسی ارت۱۸۵۳۷ لایه هوایی۳۸۶ آمپر۴۱۲ آمپر
سیم مسی ارت۲۴۰۳۷ لایه هوایی۴۵۷ آمپر۴۷۸ آمپر

تجهیزات ارت -بنتونیت و مواد کاهنده مقاومت

مواد-کاهنده-مقاومت

بنتونیت یک ماده معدنی از دسته رس ها  از کانی های متورم میباشد. بنتونیت متورم یا سدیم دار چندین برابر خود آب جذب میکند و منبسط و چسبنده است.

تجهیزات ارت -کلمپ ارت-اتصالات چاه ارت

کلمپ-انگشتی

کلمپ های مسی برای اتصال بین دو فلز مختلف به ویژه فلز مس میباشند که در انواع و اقسام مختلفی وجود دارند. به عنوان مثال : کلمپ چهارراهی تسمه ، کلمپ یو ، کلمپ انگشتی و …
جنس کلمپ ها غالبا برنجی میباشند چون فلز برنج در برابر خوردگی مقاوم و همچنین کیفیت مناسب تری نسبت به فلز آهن دارند.

تجهیزات ارت -تابلو ارت-حوضچه ارت

تابلو-ارت

ارت پیت نام دیگر دریچه بازدید یا حوضچه تست چاه ارت (تست باکس ارت) می باشد که بر روی درب چاه نصب میشود . که بتوان سیم مسی را داخل آن بیاوریم و از آن انشعاب بگیریم و همچنین لوله تغذیه آب هم داخل این ارت پیت جای گذاری میکنند.

نام محصولسایز
جعبه تست ارت دیواری توکار (ارت باکس) فلزی دارای شینه و مقره  ۲۵*۲۵
جعبه تست ارت دیواری روکار فلزی دارای شینه و مقره۲۵*۲۰
p.v.c تابلو ارت باکس روکار از جنس پی وی سی۲۰*۳۰
دریچه بازدید ارت بتنی (ارت پیت یا حوضچه ارت زمینی بتنی)۲۰*۳۲*۳۲
دریچه بازدید ارت بتنی (ارت پیت یا حوضچه ارت زمینی بتنی)۲۰*۴۰*۴۰

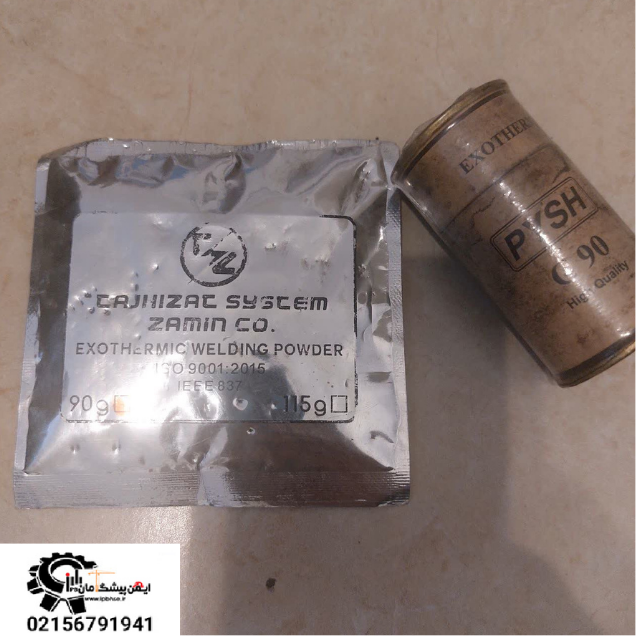

تجهیزات ارت –پودر جوش سیم به صفحه – جوش احتراقی – جوش کدولد (جوش اگزوترمیک)

جوش-احتراقی به صفحه مسی

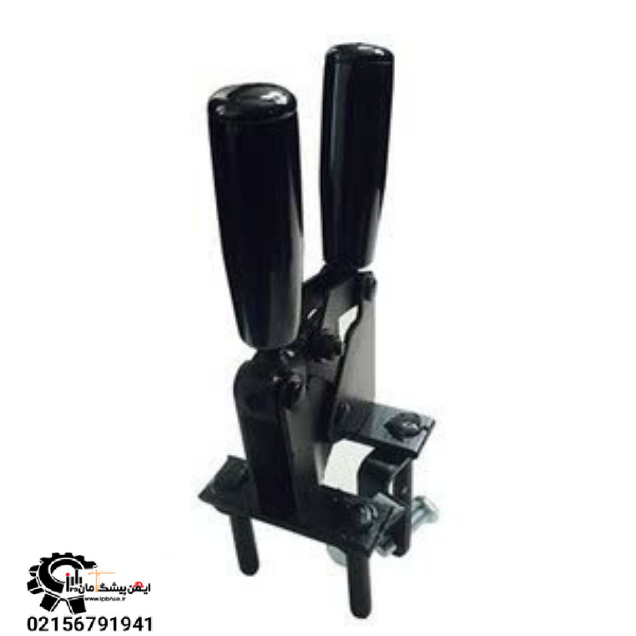

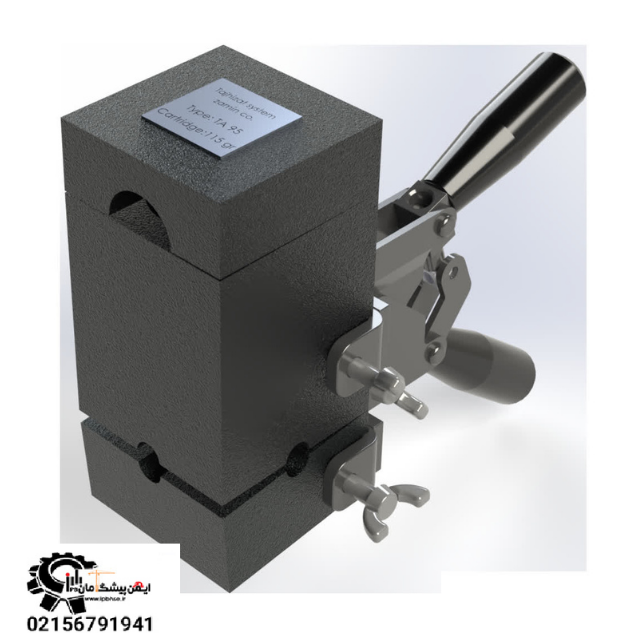

جوش احتراقی یا جوش کدولد (CAD WELD) نوعی جوش می‌باشد که برای جوشکاری سیم به صفحه ، لوله، صفحه و میله‌های مسی به یکدیگر می‌باشد که تجهیزات آن به سادگی قابل حمل برای جوشکاری می‌باشد.

نام محصولنقطه
جوش کدولد سیم به صفحهسه نقطه ای
جوش کدولد سیم به سیمهر نقطه
جوش کدولد سیم به میله و آرماتورهر نقطه
جوش کدولد سیم به استراکچرهر نقطه
جوش ارگون سیم مسینمره ۱۶ تا ۵۰ به صفحه به صورت سه نقطه
جوش ارگون سیم مسینمره ۷۰ تا ۱۲۰ به صفحه به صورت سه نقطه
جوش ارگون سیم مسینمره ۱۵۰ به بالا به صفحه به صورت سه نقطه



تجهیزات ارت –ارت بار- باس بار- شین ارت

شین-ارت

باسبار و یا ارت باس قطعه ای است کارآمد که معمولا در نیروگاه ها یا پست های برق استفاده میشود. وظیفه باسبار این است که کابل های دارای یک سطح ولتاژ را هم پتانسیل سازی و به یکدیگر متصل کند. باسبارها در انواع مختلف تولید میشود که عمدتا در نوع تخت (شینه) و رشته ای مورد استفاده قرار میگیرد.

نام محصولابعاد
ارت بار مسی (ارت باس)۵*۴۰*۳۰۰دارای ۶ سوراخ با مقره و پایه استیل
ارت بار مسی (ارت باس)۵*۴۰*۳۹۰دارای ۸ سوراخ با مقره و پایه استیل
ارت بار مسی (ارت باس)۵*۴۰*۳۲۰دارای ۶ سوراخ با مقره و پایه استیل
ارت بار مسی (ارت باس)۵*۴۰*۴۰۰دارای ۸ سوراخ با مقره و پایه استیل
ارت بار مسی (ارت باس)۵*۴۰*۵۲۰دارای ۱۰سوراخ با مقره و پایه استیل

تجهیزات ارت –کابلشو

کابلشو

کابلشو ها استفاده های متفاوتی دارند که میتوان به اتصال بین صفحه مسی و شینه ارت توسط کابلشو ، اتصال سیم مسی به دستگاه ها توسط کابلشو و … اشاره کرد. جنس کابلشو ها مسی است که به شکل لوله ای که انتهای آن پرس و سوراخ کاری شده و در سایز های مختلف ارائه می شود.

نام محصولنمره
کابلشو۱۶
کابلشو۲۵
کابلشو۳۵
کابلشو۵۰
کابلشو۷۰
کابلشو۹۵
کابلشو۱۲۰
کابلشو۱۵۰
کابلشو۱۸۵
کابلشو۲۴۰
کابلشو۳۰۰

تجهیزات ارت –راندوایر- مفتول

راند-وایر مفتول

راندوایر برای همبندی سیستم ارت مورد استفاده قرار میگیرد که انواع مختلفی نیز دارد مثل راندوایر گالوانیزه و راندوایر استیل. راندوایر گالوانیزه از جنس آلومینیوم است که اخیرا بجای سیم مسی مورد استفاده قرار میگیرد و راندوایر استیل نیز به همین شکل استفاده میشود با این تفاوت که دارای اختلاف قیمت بیشتری نسبت به گالوانیزه است و همچنین استقامت و ماندگاری بیشتری دارد.

نام محصولسایزمتراژ در کلاف
راند وایر گالوانیزهسایز ۸ (مفتول گالوانیزه گرم)۵۰ متر
راند وایر گالوانیزهسایز ۱۰ (مفتول گالوانیزه گرم)۵۰ متر
راند وایر آلومینیومسایز ۸ (مفتول آلومینیومی)۵۰ متر
راند وایر آلومینیومسایز ۱۰(مفتول آلومینیومی)۵۰ متر
راند وایر استیلسایز ۸ (مفتول استنلس استیل)
راند وایر استیلسایز ۱۰(مفتول استنلس استیل)

تجهیزات ارت –سیم آلومینیومی

سیم-آلومینیومی ارت

از سیم آلومینیومی ارت بدلیل قیمت بالای سیم مسی میتوان در همبندی دستگاه ها، انتقال انرژی و … استفاده کرد که در سایز های متفاوتی نیز موجود است . همچینن سیم آلومینیومی دارای وزن کمتری نسبت به سیم مسی است و از مزایای سیم آلومینیومی میتوان به مقاومت ویژه آن در برابر خوردگی اشاره کرد.

نام محصولنمرهتعداد لایه
سیم آلومینیومی ارت (سیم لخت هوایی آلومینیومی) ۵۰۷ لایه هوایی
سیم آلومینیومی ارت (سیم لخت هوایی آلومینیومی)۷۰۱۹ لایه هوایی
سیم آلومینیومی ارت (سیم لخت هوایی آلومینیومی)۹۵۱۹ لایه هوایی

سوالات متداول در مورد تجهیزات چاه ارت

  1. تجهیزات چاه ارت چیست؟
    تجهیزات ارت، تجهیزات و دستگاه‌هایی هستند که برای اندازه‌گیری مقاومت الکتریکی خاک و سنگ به منظور اجرای چاه ارت در ساختمان‌ها و سیستم‌های الکتریکی استفاده می‌شوند. این تجهیزات شامل انواع مختلفی از مولتی‌مترها، تسترها، پراب‌ها و تجهیزات مرتبط است.
  2. تجهیزات چاه ارت چه کاربردهایی دارند؟
    تجهیزات ارت در برقراری اتصال الکتریکی به زمین، تشخیص ارتباطات الکتریکی ناپایدار و ایجاد ارت کنترل شده استفاده می‌شوند. همچنین در صنعت ساختمان و مهندسی عمران برای اندازه‌گیری مقاومت الکتریکی خاک و سنگ در سیستم‌های ارت استفاده می‌شوند.
  3. چه نوع تجهیزات چاه ارتی وجود دارند؟
    تجهیزات ارت شامل مواردی مانند مولتی‌مترهای اندازه‌گیری مقاومت الکتریکی، تسترهای خاک و سنگ، پراب‌های ارت، جک‌ها و کابل‌های ارت و سایر تجهیزات مرتبط می‌شود.
  4. چگونه از تجهیزات ارت استفاده می‌شود؟
    برای استفاده از تجهیزات ارت، معمولاً ابتدا تجهیزات را به منبع تغذیه وصل کرده و سپس پراب‌ها را به نقاط مورد نظر در سیستم الکتریکی یا خاک و سنگ متصل می‌کنید. سپس با استفاده از تسترها و مولتی‌مترها، مقاومت الکتریکی را اندازه‌گیری می‌کنید و در صورت لزوم اقدام به تنظیم ارت یا برقراری اتصال به زمین می‌کنید.
  5. آیا استفاده از تجهیزات ارت پیچیده است؟
    استفاده از تجهیزات ارت بستگی به نوع تجهیزات و میزان تجربه شما دارد. برخی از تجهیزات ارت به سادگی قابل استفاده هستند، اما در موارد پیچیده‌تر نیاز به دانش فنی و آشنایی با روش‌های اندازه‌گیری دقیق می‌باشد. در صورتی که تجهیزات ارت را برای مصارف شخصی استفاده می‌کنید، ممکن است بهتر باشد کار را به یک تکنسین ماهر واگذار کنید.
